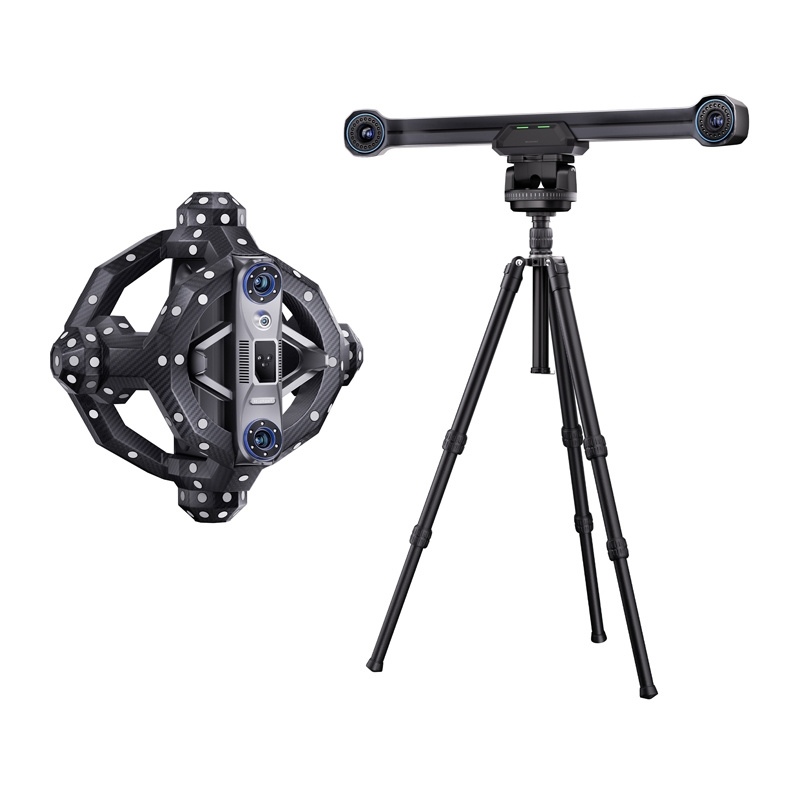

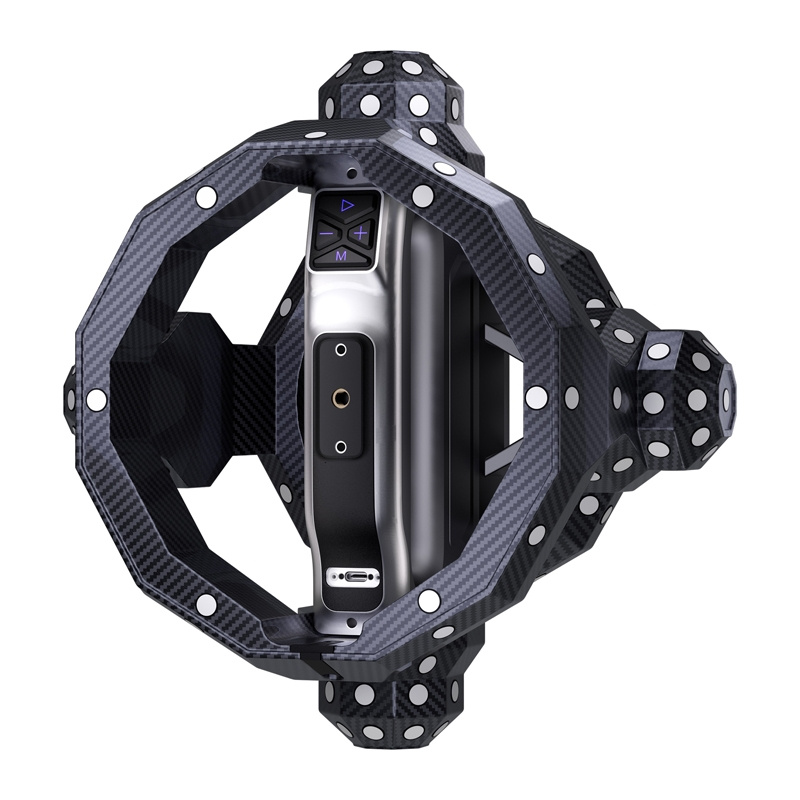

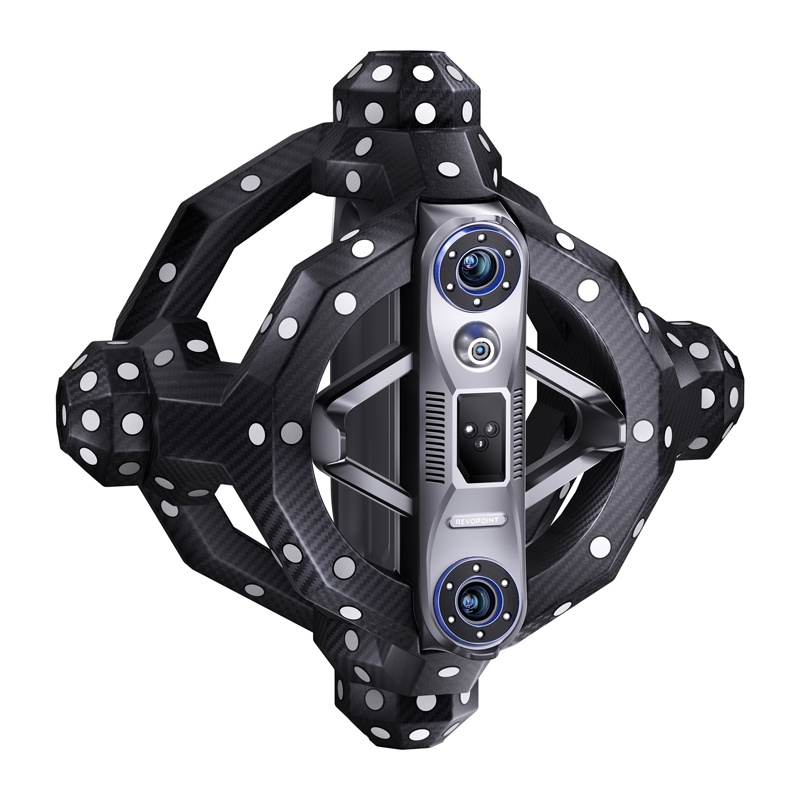

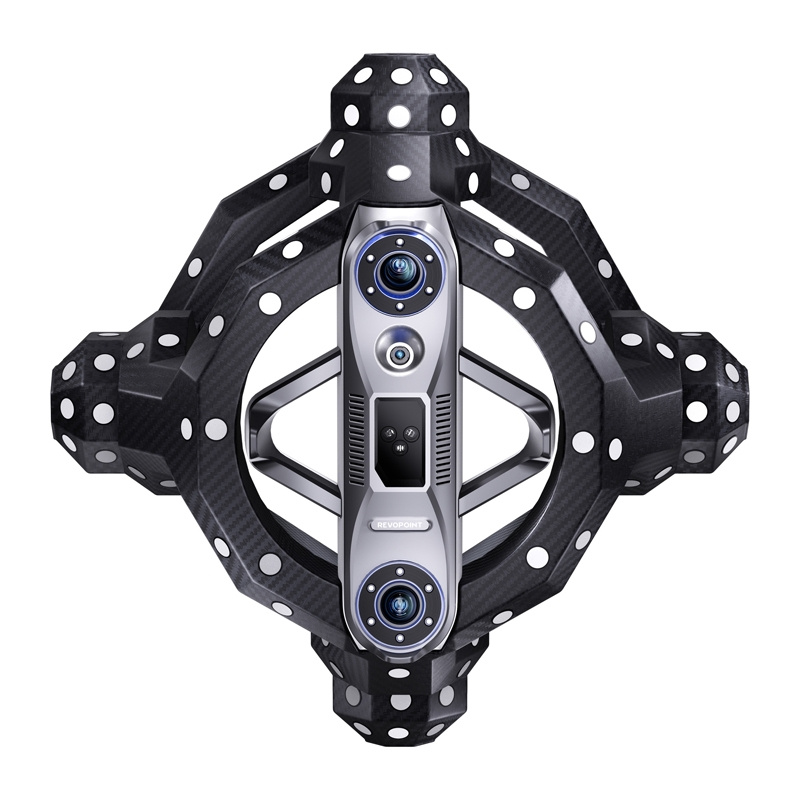

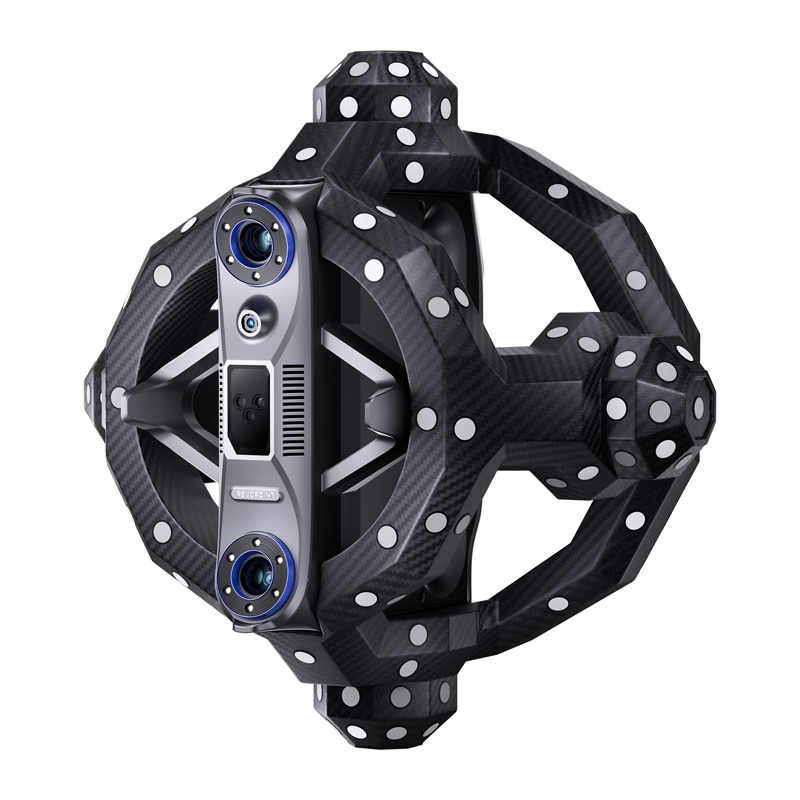

Scanner 3D Ottico Revopoint Trackit

Precisione metrologica, mobilità completa e tracciamento intelligente degli oggetti in tempo reale: Revopoint Trackit è un sistema di scansione 3D completo che combina uno scanner ottico di precisione di 0,02 mm con un tracker avanzato per il tracciamento spaziale. È progettato per ingegneri, designer CAD, specialisti del controllo qualità e aziende industriali. Trackit offre una scansione rapida, stabile e ripetibile sia di componenti di piccole dimensioni che di oggetti di grandi dimensioni, senza la necessità di marcatori. Un sistema di calibrazione automatica integrato, gimbal intelligenti e il software dedicato Revo Trackit garantiscono alta precisione e comodità in una varietà di ambienti di misurazione.

Accuratezza senza compromessi

Revopoint Trackit offre una precisione di misurazione di 0,02 mm e una distanza tra i punti fino a 0,05 mm, consentendo di mappare anche i più piccoli dettagli superficiali. Un set di telecamere di profondità supportate da laser blu (30 linee e 1 singola linea) è responsabile della misurazione, garantendo alta precisione e stabilità. I dati ottenuti possono essere esportati nei formati più diffusi come PLY, OBJ, STL, ASC, 3MF, GLTF o FBX per un ulteriore utilizzo nei software di progettazione e ingegneria.

Velocità e fluidità operative

Il sistema raggiunge velocità di scansione fino a 1.500.000 punti al secondo, consentendo una digitalizzazione efficiente dell'oggetto. Grazie al tracciamento intelligente del movimento dello scanner nello spazio, puoi lavorare in modo fluido, senza marcatori e senza la necessità di mantenere una posizione perfettamente fissa. La modalità Track Scan consente la registrazione in tempo reale della posizione e dell'angolo dello scanner, garantendo un'accurata fusione delle nuvole di punti anche durante movimenti dinamici.

Calibrazione automatica

Lo scanner 3D ottico Revopoint Trackit elimina complicate procedure di configurazione utilizzando due gimbal con calibrazione automatica (Dual-Axis Gimbal System). Il tracker e lo scanner regolano automaticamente la loro posizione reciproca, garantendo una geometria coerente del sistema di misurazione. Il processo di calibrazione può essere avviato direttamente nel software: il sistema riconosce automaticamente gli array di calibrazione e sincronizza i parametri della telecamera.

Pronto per lavorare in qualsiasi situazione

Sia lo scanner che il tracker sono realizzati con materiali leggeri ma resistenti: il telaio in fibra di carbonio e l'alloggiamento in policarbonato offrono resistenza ai danni meccanici e una lunga durata. I dispositivi pesano rispettivamente 1,2 kg e 1,8 kg, operano in un intervallo di temperatura da 0 a 40 °C e possono essere facilmente montati sui treppiedi inclusi. Trasporterai il tutto in apposite custodie con ruote, in modo che il set rimanga completamente mobile e pronto all'uso sia nel laboratorio di metrologia che in un ambiente industriale o officina.

Modalità di scansione versatili

Revopoint Trackit offre diverse modalità operative per adattarsi a diversi scenari di misurazione. In modalità Track Scan, la scansione avviene in tempo reale senza marcatori, il che funziona bene per oggetti di piccole e medie dimensioni. La scansione Multi-Posizione consente di dividere modelli di grandi dimensioni, come parti di carrozzeria o componenti di macchine, in sezioni e combinarle automaticamente in un'unica nuvola di punti. Per superfici complesse, è disponibile la modalità Marker Scan, che utilizza marcatori magnetici o autoadesivi per aumentare la stabilità della lettura. Indipendentemente dalla modalità selezionata, i modelli finiti possono essere salvati nei formati più diffusi PLY, OBJ, STL, ASC, 3MF, GLTF o FBX per l'uso in software CAD, CAM e 3D.

Software avanzato Revo Trackit

L'applicazione Revo Trackit è il centro per la gestione dell'intero processo di scansione. Permette la regolazione automatica dell'esposizione delle telecamere di profondità e la visualizzazione in tempo reale della distanza e della qualità dei punti raccolti. Consente inoltre di mettere in pausa la scansione, verificarne l'avanzamento e riprendere il lavoro in qualsiasi momento. Il sistema unisce automaticamente le nuvole di punti e genera una griglia del modello, accelerando la preparazione del file finale. Una volta completata la scansione, è possibile generare facilmente un modello 3D, eseguire un'elaborazione di base della mesh ed esportare i dati nel formato scelto.

Applicazioni professionali

Revopoint Trackit è progettato per applicazioni ingegneristiche, industriali e di progettazione. Il sistema è ideale per il controllo qualità e la metrologia, consentendo un'analisi geometrica precisa e la mappatura delle forme dei componenti. È anche uno strumento prezioso nell'ingegneria inversa, permettendo la digitalizzazione di componenti senza documentazione tecnica. Apre un'ampia gamma di possibilità nella prototipazione e nella progettazione CAD, facilitando il trasferimento di oggetti reali in un ambiente digitale. Con il supporto per oggetti da 10 mm a 6 m di dimensione, Revopoint Trackit viene utilizzato nell'industria, nell'istruzione tecnica o nella ricerca scientifica, offrendo alta precisione e funzionamento flessibile.

Apparecchiatura pronta per prestazioni superiori

Per sfruttare appieno le potenzialità di Revopoint Trackit, si consiglia una configurazione che includa Windows 10 o 11 (64 bit), un processore Intel Core i9 di 12a generazione o successivo, 64 GB di RAM e una scheda grafica NVIDIA RTX 4060 con 8 GB di VRAM o superiore. Il dispositivo funziona solo con architettura x86_64 e richiede una connessione tramite USB 3.0 o successivo per garantire un'adeguata stabilità di trasmissione e un'elaborazione fluida durante la scansione.

Incluso:

• Tracker
• Scanner
• Gimbal per calibrazione automatica del tracker (doppio asse)
• Gimbal per calibrazione automatica dello scanner (doppio asse)
• Treppiede per tracker
• Treppiede per scanner
• Treppiede per tavola di calibrazione
• Adattatore per scanner
• Tavola di calibrazione
• Asta di calibrazione
• Alimentatore
• Cavo PC
• Cavo scanner
• Cavo gimbal scanner
• Cavo gimbal tracker
• Fascette per cavi
• Marcatori magnetici
• Blocco di ancoraggio (magnetico)
• Tappetino di posizionamento
• Chiavetta USB
• Custodia da trasporto per il tracker (con ruote)
• Custodia da trasporto per lo scanner (con ruote)
• Guida rapida, certificato e scheda di garanzia
